اندازه میلگرد را چگونه تشخیص دهیم + هفت روش در تهران آهن

دسته بندی : مجله تهران آهن میلگرد
اندازه میلگرد را چجوری بشناسیم

اندازه میلگرد را چگونه تشخیص دهیم ؟ امروزه شاید یکی از مسائل و دغدغه مهندسین عمران و پیمانکاران در کارگاه ها تشخیص سایز میلگرد می باشد

معمولا تشخیص سایز میلگرد ها کار دشواری نیست ولی اگر چندین سایز نزدیک به هم داخل کارگاه وجود داشته باشد ، هم احتمال اشتباه آرماتوربند وجود دارد ، هم کنترل سایز توسط مهندس ناظر ممکن است با خطا همراه باشد . و همچنین سایز های متفاوت دارای قیمت میلگرد مختلف است .

 هفت روش برای تشخیص سایز و اندازه میلگرد ها

  1. کنترل چشمی :

معمول ترین روش برای تشخیص اندازه میلگرد و سایز میلگرد ، همان کنترل چشمی است که بسیاری از مهندسین ناظر با توجه به تجربه کاری ، به راحتی با یک نگاه سایز میلگرد را متوجه میشوند ولی به هر حال این روش برای مهندسین تازه کار ، زیاد مناسب نیست و هم چنین وقتی چندین سایز شبیه به هم در کارگاه وجود دارد (که معمولا در فونداسیون ها این مورد زیاد اتفاق می افتد) ،حتی  با وجود تجربه کاری ، احتمال خطا در کنترل چشمی  وجود دارد  و البته در آیین نامه ها هم  به مهندس ناظر اجازه کنترل چشمی قطر میلگردها داده نشده است .

  1. وزن کردن میلگرد :

با وزن کردن یک متر طول میلگرد ( در صورت استاندارد بودن آن ) میتوان قطر میلگرد را از رابطه زیر  به دست آورد :

* (۳٫۱۴* d^2 ) /4 یک متر*۷۸۵۰(وزن مخصوص)=وزن یک متر میلگرد

این روش وقتی آرماتور ها بسته شده اند ، شاید زیاد کارایی نداشته باشند ،  ولی به هرحال روشی است که دقیق تر می باشد .

اندازه میلگرد را چجوری بشناسیم

البته پیدا کردن ترازو در یک پروژه و وزن کردن یک متر میلگرد با آن هم درد سرهای خاص خودش را دارد !

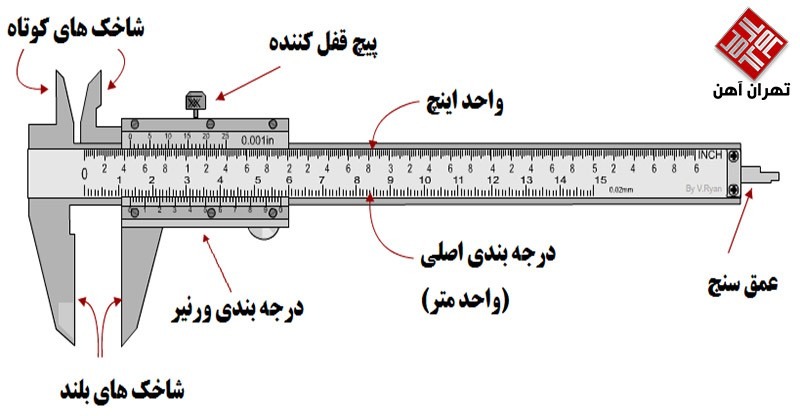

  1. استفاده از کولیس :

یکی از روشهای دقیق اندازه گیری سایز میلگرد با استفاده از کولیس است.

در مورد اندازه گیری به وسیله ی کولیس سوال زیر مطرح می باشد :

  • در موقع اندازه گیری با کولیس از روی آج میلگرد و یا از پایین آج باید اندازه بگیریم ؟

در میلگرد آجدار ها بسته به نوع آج، سه قطر وجود دارد :

  • قطر اسمی
  • قطر زمینه (بدون احتساب آج)
  • قطر خارجی ( با احتساب آج)

برای مثال قطر های میلگرد شماره ۱۶ با آج یکنواخت عبارت است از :

  • قطر اسمی:۱۶
  • قطر زمینه ۱۵
  • قطر خارجی:۱۸

بر طبق استاندارد ملی ۳۱۳۲ تحت عنوان : “میلگردهای فولادی گرم نوردیده – ویژگی ها و روش آزمون”  به طور مثال  برای میلگردی که قطر اسمی ۱۴ میلیمتر هست ، قطر مفید ۱۳ میلیمتر ، و قطر واقعی (شامل قطر مفید و ارتفاع آج روی اون) ۱۵٫۵ میلیمتر است.

بنابراین برای سایز ۱۴ اگه تو کارگاه با کولیس اندازه بگیرید باید به عدد ۱۵٫۵ برسید (همین ۱۵٫۵ هم به اندازه ۰٫۵ میلیمتر رواداری مجاز داره و میتونه ۱۵ یا ۱۶ باشه)

تشخیص اندازه میلگرد

حتما بخوانید : برای مشاهده آخرین قیمت روز میلگرد ساده نطنز  لطفا روی آن کلیک کنید.
  1. استفاده از شابلون :

بعضی از مهندسین برای راحتی کار ، شابلون های آماده ای را همراه خود دارند که سایز انواع میلگرد در آنها تعبیه شده و به راحتی بوسیله آنها میلگردها را کنترل میکنند .

این شابلون ها را بعضی از مهندسین  با فیلم رادیولوژی ،  ورق های نازک کانال کولر و یا حتی روبان  درست می کنند.

  1. استفاده از انگشتان دست :

بعضی از مهندسین، از قبل بند های مختلف انگشتان خود را اندازه زده اند و با گذاشتن انگشت روی میلگرد به راحتی سایز میلگرد و اندازه میلگرد را متوجه میشوند.

این روش بهترین روش برای کنترل  سایز میلگردهاست بدون آنکه آرماتور بند یا پیمانکاران متوجه شوند.

ولی به هرحال تمیز دادن میلگرد ۱۸ از ۲۰ با بند انگشت ، وقتی فقط ۲ میلیمتر با هم تفاوت دارند  کار آسانی نیست.

  1. استفاده از ریسمان :

ریسمان بنایی ، ابزاری است که در پروژه ها معمولا وجود دارد و در دسترس می باشد و میتوان یک تکه ریسمان را دور میلگرد پیچید و با اندازه گیری آن  ، محیط میلگرد را  به دست آورده و بعد اندازه میلگرد و  قطر میلگرد و سایز آن را به حساب کنیم . این روش یکی از راحت ترین ، دقیق ترین و کم دردسر ترین روش هاست .

البته میتوان از قبل یه ریسمان معمولی رو به اندازه محیط آرماتور های مورد نظر گره زده و آماده همراه مان باشد ، و با تطابق با محیط آرماتور ها را کنترل کنیم .

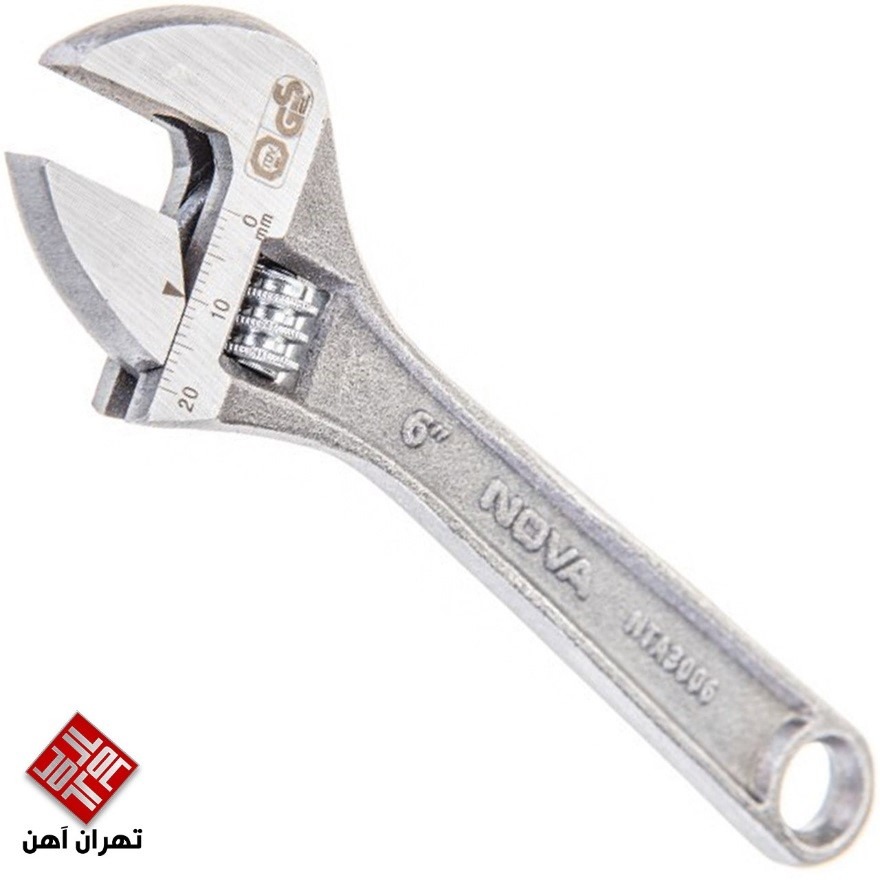

  1. آچار فرانسه :

تجربه یکی دیگر از مهندسین استفاده از یک آچار فرانسه مدرج برای کنترل سایز هاست و در صورتی که از قبل آماده کرده و علامت گذاری شود ، میتواند روش راحت و مناسبی باشد.

اندازه میلگرد را چجوری تشخیص دهیم

توجه :

بسیاری از افراد با تجربه در این رشته توصیه می کنند از ابزاری مانند کولیس دیجیتالی برای اندازه گیری دقیق میلگرد در ابتدای کار استفاده شود برای اینکه هم روال کار به صورت منظم پیش رود هم اینکه برای کارگر و کارفرما وضعیت مشخص شود، به گفته ای این روش کار را حرفه ای تر نشان می دهد.
