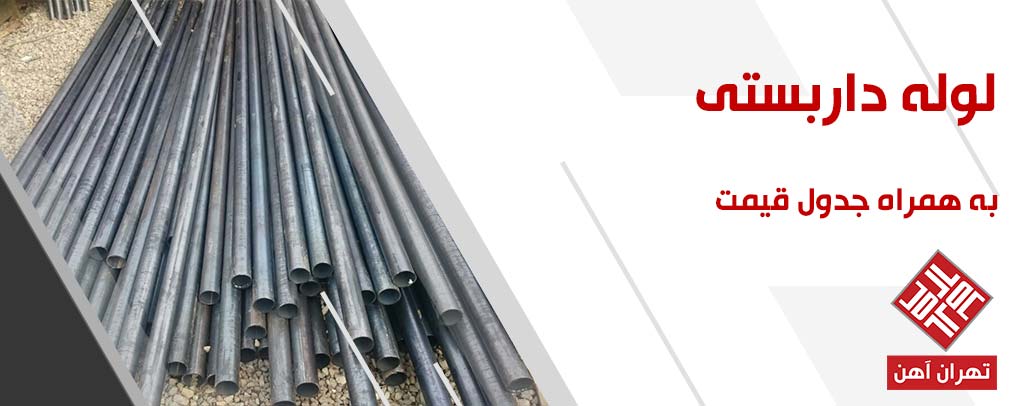

لوله داربستی

توضیح به همراه قیمت به روز لوله داربستی

لوله داربستی که همان لوله صنعتی می باشد که هیچ گونه سیالی در داخل آن جابه جا نمی شود و تحت هیچ گونه تست آب یا گازی قرار نگرفته است.

لوله داربستی فقط کاربرد صنعتی دارد و در صنایع و سازه های مختلف نیز از آن استفاده می شود.

لوله های داربستی در سایز های مختلف تولید می شود که متداول ترین سایز مورد استفاده آن سایز ۱۱/۲ اینچ یا همان نمره ۵ می باشد.

لوله داربستی را به نام لوله ۵ نیز می شناسند.

لوله های داربستی در ضخامت های مختلفی تولید می شود که بیشترین ضخامت هایی که از لوله داربستی سایز ۱۱/۲ اینچ استفاده می شود می توان به ضخامت های ۲ و ۲/۵ میلی متر اشاره کرد.

داربست چیست؟

داربست یک سازه چوبی یا فلزی موقتی است که برای دسترسی به نقاط دشوار به هنگام ساخت یا تعمیر ساختمان‌ها و دیگر سازه‌ها بکار می‌رود.

داربست ها که از میله‌های فلزی و چوبی ساخته می‌شوند گاه به عنوان تکیه‌گاه برای بخشی از دیگر سازه‌ها هم استفاده می‌شوند.

ساخت داربست ها مهارت ویژه‌ای نیاز دارد زیرا در صورت فروریختن یک داربست خطر تلفات جانی بسیار زیاد است.

داربست های فلزی قالباً بصورت لوله های ۶متری،۳متری و قالب و بست تشکیل میشوند.ولی چون ساختمان ها در متراژهای مختلفی ساخته شده اند لوله هایی با متراژهای کوچکتر وبزرگترنیز در نصب داربست کاربرد دارند.

یکی از ویژگی های داربست خوب داشتن فاصله مناسب بابدنه است که معمولاً ۳۰cmاست .

در بعضی مواقع نیز به دستور بنا و یا معمار و مهندسین مربوطه نسبت به نوع انجام کار در روی بدنه فاصله ها کم یا زیاد میشوند.

 نکات مهم در نصب داربست

1. پایه های عمودی داربست یا همان لوله های استاندارد نقش مهمی در استحکام داربست دارند که حداکثر فاصله آن ها از هم ۲ متر می باشد .
2. داربست خوب داربستی است که شما تمامی پایه های استاندارد را در یک خط مستقیم مشاهده کنید .
3. بستهای با زاویه قائم :برای اتصال لوله های داربست در حالت عمود بکار میروند .حداکثر بار قابل قبول برای این بستها ۳/۶ کیلو نیوتن می باشد .
4. لجر LEDGER لوله های افقی که برای استوار ماندن لوله های عمودی برای تحمل بهتر بکار میرود هم چنین برای جلوگیری از خم شدن لوله های افقی (ترانزوم )هم بکار می رود .
5. بست های PUT LOG COUPLER یا بست تخته برای اتصال ترانزوم ولجر بکار برده میشود .
6. حداقل بار ایمن برای این بستها ۰/۵۳ کیلو نیوتن می باشد .
7. ترانزوم لوله استاندارد بیرونی را به استاندارد درونی نصب میکند این لوله از عرض لجر عبور کرده ومحل کار را می سازد .
8. تخته داربست با طول کمتر از ۵/۱ متر حداقل به ۲ میله ساپورت زیری نیاز دارد ولی برای طولهای بیشتر از ۵/۱ متر حداقل به ۳ میله ساپورت نیاز دارد .
9. پین های اتصال JOINT PIN قطعه ای است که برای اتصال دو لوله طولی به همدیگر مورد استفاده قرار میگیرد.
10. لوله اتصال SLEEVE COUPLER برای اتصال دو لوله طولی به همدیگر مورد استفاده قرار میگیرد .که به دو کلاس تقسیم بندی میشود .
11. کلاس اول :SWL ;1.5 KN
12. کلاس دوم SWL;3 KN
13. بریس BRACE یا همان لوله های مهاری که به شکل ضربدری به داربست زده میشوند تا مقاومت داربست بیشتر شود .
14. بریس های بیرونی FACED BRACE که هر ۱۰ متر بسته میشود .
15. بریس های داخلی که لجر به لجر ودر فاصله استاندارد ها بسته میشود .
16. بستهای مورد استفاده در بریس از نوع SLEEVE COUPLER می باشند
17. استفاده از بستهای SPIGOT در بریس ها مورد تایید نیست .
18. بستهای گردان برای استفاده در زاویه های مختلف از آنها استفاده میشود دارای SWL 5.3 KN می باشند.
19. بستها عموما در دو نوع چدنی وفرج هستند(از نظر جنس ) .
20. بستها باید بطور مرتب روغن کاری شده و در مخلوط مناسبی از گازوییل وروغن نگهداری شوند .
21. بسته دو نوع هستند. ۲ پیچ و ۴ پیچ که هر کدام به ثابت و گردون تقسیم بندی مشوند .
22. پله ها بهترین وسیله برای دسترسی ایمن به بالای سکو میباشند .
23. یه ازای هر ۲ متر ارتفاع بین ۶-۷ پله در نظر گرفته میشود .
24. فاصله بین پله ها ۲۵-۳۰ سانتی متر بوده وعرض ورودی پله ها بین ۶۰-۱۲۰ سانتیمتر می باشد
25. در هر ۲ متر ارتفاع وادامه پله ها حتما یک پاگرد جهت رفع خستگی باید در نظر گرفته شود .
26. پله ها حداقل ۲۰ سانتیمتر بوده ودارای دستگیره وحفاظ پاگیر می باشند .
27. پله ها مبادی ورودی داربست بوده وعلایم هشدار دهنده در آنجا جهت رویت همگان نصب میشوند .
28. در شیبهای ملایم وبنا به ضرورت گاهی به جای پله ها از سطح شیبدار استفاده میشود .
29. پله ها در سازه های دایمی بطور عمود بوده واز ارتفاع ۲ متر به بالا دارای پشت بند هستند .
30. اگردر روی پله از تخته برای عبور مرور بهتر استفاده میکنید حتما آنرا باسیم محکم ببندید .
31. تخته های داربست روی سکو وپاگردها را پوشانده ودر دو انتها دارای لب بند یا تسمه فلزی هستند .
32. عرض سکو از ۶۰-۱۵۰ سانتی متر بسته به نوع کار تغییر می کند .
33. دو طرف و وسط تخته ها باید بر روی لوله های داربست TRANSOM قرار گیرد .
34. طول این تخته ها ۴متر می باشد وبسته به ضخامت آنها از طول ۱ الی۵/۳ متر را پوشش می دهند .
35. عرض تخته ها از ۲۲٫۵-۲۵ سانتیمتر میباشد .
36. ضخامت تخته ها بسته به نوع استفاده از ۳۲-۶۳ میلیمتر می باشد .
37. در کنار سکوی کار قرنیز قرار گرفته واز افتادن اشیاء جلوگیری میکنند وبه آنها TOE BOARD گفته میشود عرض تخته های قرنیز بین ۱۵-۲۵ سانتی متر می باشد .
38. فاصله بین تخته ها بر روی سکو نباید بیش از ۲٫۵ سانتی متر شود .
39. تخته ها در طول سکو برای این که پاگیر نشوند باید روبه روی هم باشند اما بنا به ضرورت بین ۲۵-۴۵ سانتی متر میتوانند همدیگر را پوشش دهند .
40. یک سکوی مناسب می بایست در هر متر مربع بین ۱۵۰ -۲۵۰ کیلوگرم وزن را تحمل نماید .
41. نردبان خطرناکترین قسمت یک داربست می باشد .
42. زاویه مناسب پایه های نردبان وزمین بین ۶۸-۷۵ در جه می باشد .
43. به ازای هر ۴ متر ارتفاع ۱ متر پایه های نردبان به عقب کشیده میشود .
44. نردبان در اشکال مختلف ساخته وکاربرد های متفاوت دارند (درباره نردبان در یک صفحه ویژه کاملا توضیح میدم )
45. حتما قبل از کار ازتمام اجزای نردبان بازرسی شود .برای کارهای برقی حتما از نوع عایق آن استفاده شود .
46. نردبان مورد استفاده در داربست فلزی بوده وباید ۱ متر از محل کار بلند تر باشد .
47. از نردبانهای چوبی وکوتاه برای کار استفاده نکنید .
48. بالا وپایین نردبان را به جای محکم ببندید .
49. موقع بالا وپایین رفتن حتما صورت شما روبه نردبان باشد .
50. از هردو دست خود برای بالا رفتن استفاده نمایید .
51. همراه داشتن ابزار در دست هنگام بالارفتن/پایین آمدن از نردبان ممنوع است.
52. هرگز از لوله های داربست بالا وپایین نروید .
53. کمر کشها و حفاظ پاگیر حتما نصب شود تا نفرات به ایمن بودن داربست مطمئن باشند .
54. هرگز در کار داربست بندی دخالت نکنید .
55. پرتاب کردن هرگونه وسیله،ابزار و …از بالای داربست به پایین ممنوع است .
56. استفاده از قطعات معیوب ریالشکسته ،خمیده وخراب در داربست ممنوع است .
57. لوله های داربست از جنس فلز بوده وبسیار محکم ومقاوم می باشند .
58. قطر بیرونی لوله ۴۸٫۳ میلیمتر است
59. ضخامت اسمی ۴ میلیمتر
60. استفاده از لوله های خم شده ،برش داده شده توسط حرارت ممنوع است .
61. مراقب باشید انتهای لوله شکاف وبریدگی نداشته باشد .
62. از اتصال لوله ها در حالتهای افقی وعمودی داربست بوجود می آید .
63. فاصله لوله های عمودی بین ۱٫۷-۲ متر می باشد .
64. فاصله طبقات عمودی بین ۲-۳ متر است.
65.  فاصله لوله های داربست در عرض سکو ۷- الی ۱۶۰ سانتی متر است .
66. بسته به نوع کار واستفاده از داربست فاصله های عمودی وافقی تغییر میکند .
67. لوله های عمودی STANDARD OR POLE میگویند .
68. به لوله های افقی در طول داربست LEDGER گویند .
69. به لوله های افقی در عرض داربست TRANSOM گویند.
70. سکوهای کار یا PLATFORM که برای تردد نفرات وجابجایی بار استفاده میشود بر اساس کاربرد آن به ۵ دسته (۶۰۰-۸۰۰-۱۰۵۰-۱۳۰۰-۱۵۰۰ میلیمتر )تقسیم میشوند .
