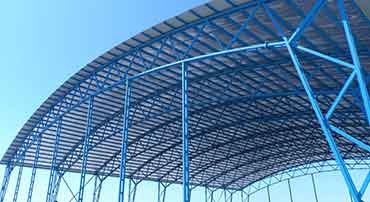

سوله ها : ساختمان های فولادی یک طبقه ، که سیستم باربر اصلی ان ها از یک قاب فلزی با اتصالات صلب تشکیل می گردد ، امروزه به شکل وسیعی در ایجاد فضاهای صنعتی ، انبار ها ، سالن های ورزشی ، و آشیانه های هواپیما مورد استفاده قرار می گیرند .

سهولت ساخت ، قطعات قابل حمل ، سادگی نصب ، وزن کم ، عملکرد سازه ای مطلوب ، و اقتصادی بودن ، خصوصا تا دهانه های آزاد حدود ۴۰ متر ، از مزایای این قبیل ساختمان ها به شمار می آیند .

یک نمونه از این نوع ساختمان ها را غالبا با سقف شیبدار اجرا می گردند و در اصطلاح به سوله معروف هستند ، به نمایش در آورده است .

اتصالات در این قبیل ساختمان ها از اهمیت بسیاری برخوردارند .

علاوه بر عملکرد سازه ای سیستم که متکی بر صلبیت گره ها و قابلیت اتصالات در تحمل تلاش های وارد بر آن ها است ، سهولت ساخت و نصب این سازه ها نیز تا حد زیادی در گروی طراحی اتصالات اجرایی و کارآمد می باشد .

انواع سوله

سوله های تیر ورقی (سنگین یا سنتی)

قدیمی ترین انواع سوله ها از تیرهای ورق ساخته شده اند که در آنها به دلیل طول و وزن زیاد تیرها و ستون های اصلی امکان استفاده از پروفیل وجود ندارد.

در مراحل ساخت انواع سوله های تیر ورق ، قاب ها و ستون ها معمولاً پس از جوشکاری به محل ساخت منتقل می شوند و با استفاده از پیچ و مهره یا جوشکاری به یکدیگر متصل می شوند و ساختار اصلی را تشکیل می دهند.

هنگام اتصال پیچ و مهره ها ، زمان مونتاژ طولانی است ، اما مقاومت و دوام ساختار بیشتر است و امکان جدا سازی اجزای سایبان وجود دارد.

نکته مهم ، با افزایش طول دهانه سایبان ، وزن سازه به طور تصاعدی افزایش می یابد و در صورت نیاز به دهانه گسترده تر ، استفاده از خرپاها یا سازه های سبک ضروری است.

سوله های خرپایی (یا سبک یا HSS)

به جای استفاده از تیرها و ستون های عریض و یکپارچه ، می توان با اتصال خرپاهای پروفیل های استاندارد که از استحکام خوبی برخوردار هستند ، ساختار سایبان ایجاد کرد و ساخت سایبان با شکل و معماری خاص را ممکن ساخت.

سوله های یو بی ام (UBM)

برای ساخت سوله های UBM ، آنها ورق  گالوانیزه تشکیل می دهند و آنها را به هم می دوزند. این سوله ها از عایق های حرارتی بهتر از خرپاها و ورق های فلزی هستند ، اما به دلیل استفاده از پلی اورتان در سقف ها ، نمی توان از آنها برای گلخانه ، بهداشت ، غذا ، دامداری و سایر فعالیت ها استفاده کرد. (عایق های پلی یورتان جاذب هستند و نمی توانند ضد عفونی شوند).

به دلیل ساختار سوله های UBM ، استفاده از جرثقیل های سقفی تحت هیچ شرایطی امکان پذیر نیست.

اتصالات اصلی یک قاب صنعتی را می توان به شرح زیر طبقه بندی کرد :

  • اتصال گوشه
  • اتصال راس
  • اتصال پایه
  • اتصال لاپه ها به قاب اصلی
  • اتصال اجزای بادبندی به قاب اصلی

در ادامه ی این مقاله و مقالات بعدی به تشریح هر یک از اتصالات فوق می پردازیم .

حتما بخوانید : سوله و اتصال گوشه با ورق

ملاک های انتخاب سوله

  • محل  قرارگیری سوله
  • ابعاد سوله
  • امکان استفاده از جرثقیل سقفی
  • وجود انشعاب برای برق سه فاز
  • کف سوله
  • پوشش دیواره ها و سقف سوله

اتصال گوشه

اتصالات گوشه ها از مهمترین اجزای یک قاب صلب هستند .

اصولی که در طراحی اتصالات گوشه قاب های صنعتی به کار گرفته می شود همان ضوابط مطرح شده برای طراحی اتصالات زانویی می باشد .

در قاب های صنعتی به دلیل انکه در اغلب قریب به اتفاق موارد از مقاطع ماهیچه ای استفاده می شود ، رفتار اتصال زانویی با رفتار این قبیل اتصالات در تیر های مستقیم متفاوت است .

در این قبیل اتصالات علاوه بر انکه اتصال وظیفه دارد لنگر انتهایی و برش قائم و نیروی محوری تیر را به ستون منتقل سازد ، نزدیکی محل تار خنثی به بال داخلی و تغییر امتداد نیروی بال موجب ایجاد یک سری تنش اضافی در اتصال و اعضای مجاور ان خواهد گردید .

اتصالات زانویی در قاب های صنعتی به دلیل سهولت اجرا و سرعت نصب غالبا به صورت پیچی در نظر گرفته می شوند .

اتصالات پیچی متداول عبارتند از :

  • اتصالات صلب با ورق سر
  • اتصالات ساعتی

استفاده از اتصالات جوشی در گوشه قاب های صنعتی چندان متداول نیست ، ولی گاهی به علت زیبایی و یا نیاز به سختی بیشتر در گوشه قاب از اتصالات جوشی به ویژه ماهیچه های منحنی شکل استفاده به عمل می آید .

در این گونه اتصالات تغییر امتداد نیرو در بال ایجاد تنش های شعاعی خواهد کرد که باید در طراحی به حساب اید .

اتصالات جوشی زانویی ها فقط در مورد قاب های با دهانه ی کوچک کاربرد دارد .
