لوله مانیسمان

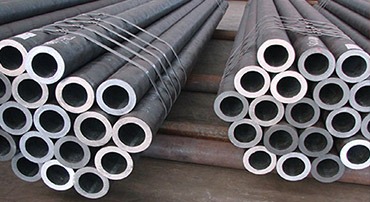

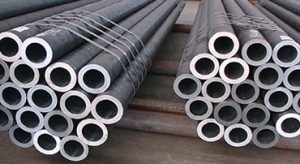

لوله های مانیسمان که با نام های بدون درز نیز شناخته میشوند در اصطلاح علمی به آنها سیمی لس گفته میشود؛به آن دسته از لوله های فولادی گفته میشود که در فرآیند تولید آنها از انواع روشهای جوش فلزات استفاده نمیشود .

تفاوت دیگر آنها در ماده اولیه محصولات میباشد اما در لوله ای درزدار فرآیند تولید از برش ورق و شکل دهی و جوش و سرانجام غلطک استفاده میشود ولی در تولید لوله های مانیسمان از مقاطع فولادی به شکل شمش و از طریق حرارت و کشش و غلطک و عبور از زره و همچنین نیروهای گریز از مرکز استفاده میشود که در صنایع مختلف به لحاظ متریال و مواد اولیه سازنده آن بالتر و با کییت بهتر و همچنین یکنواختی بیشتر را به همراه دارد و عدم جوش و آسیب پذیری و عمل فشار بیشتر بیشتر مورد استفاده فراوان قرار میگیرد.

وله مانیسمان از شمش های فولادی تولید میشوند. آنها عموما با کشش و نورد شمش های گرد فولادی تولید می شوند البته تولید لوله مانیسمان از مقاطع چهار گوش نیز امکان پذیر است اما باعث بالا رفتن هزینه تولید می گردد نکته جالب در باره روش تولید لوله مانسمان این است که تولید از سایزهای بزرگتر به کوچکتر در لوله مانیسمان می باشد. وسایزهای۲/۱و۴/۳و۱اینچ معمولا” به روش سرد می باشد یعنی برای تولید سایز۲/۱اینچ ابتدا باید شمش ۷۶ پس از حرارت سوراخ ۲/۱ایجاد می شود وپس از نورد وکشش درخط تولید لوله مانیسمان ۴/۱ ۱اینچ تولید شده وپس از آن باروش سرد لوله ۴/۱ ۱کشیده شده وپس از اسید کاری وطی چند مرحله کشش به سایز موردنظر۲/۱اینچ می رسند این روش اولین بار توسط مهندسی آلمانی بنام مانیسمان بکاررفت و فقط در ایران به این نام خوانده می شود.

لوله مانیسمان

لوله مانیسمان

لوله مانیسمان-مراحل تولید لوله های بدون درز

اصولا تولید لوله های مانیسمان مستلزم فرایندی است
که طی آن یک شمش فولادی تبدیل به لوله می گردد و در صنایع لوله های گاز پالایشگاهها، کارخانجات پتروشیمی و بسیاری صنایع کاربرد فراوان دارد و گسترش روز افزون آن اجتناب ناپذیر است که مراحل تولید آن به شرح زیر است:

۱- برش:

در مرحله اول شمش فولادی را بنابه خواسته سفارش دهنده به ابعاد گوناگون برش می دهند (ممکن است این شمش تولید داخلیا تولید کشورهایی چون اکراین باشد)

۲- مرحله گرمادهی:

شمش را داخل کوره هایقوسی که با استفاده از سوخت گاز گرمادهی می شوند گرم می کنند تا به مرحله سرخ شدن برسد.

۳- سامانه لخ پرس :

در این مرحله شمش رابوسیله لخ پرس سوراخ می کنند.

۴- دستگاه اللنگاتور:

فولاد گرم شده رابا دستگاه اللنگاتور گرد میکنند.

۵ – مرحله شلیک سمبه:

میتوان گفت این مرحله جالب ترین مرحله تولید می باشد این مرحله مرحله شلیک سمبه به داخل م فولادی می باشدکه با سرعتی بالا سمبه ای به طول ۱۲ متر راداخل شمش فولادی میکنند.

۶- جداسازی سمبه:

در مرحله آزاد سازی سمبه،سمبه داخل لوله از آن جدا می گردد.

۸- مرحله کروی :

در این مرحله سروته لوله گرفته می شودو لوله به حالت گرد در می آید (قبل از این مرحله سروته لوله حالت تیز وبرنده داشته است)

۹- مرحله کشش:

در این مرحله لوله را به اندازه های گوناگون تا ۲۴ مترتحت کشش قرار می دهد.

۱۰- مرحله سرد کردن:

لوله را با آب وبافرایندی مخصوص خنک می کنند.

۱۱- مرحله اندازه گیری:

لوله خنک شده بهانتخاب مشتری برش داده میشود(معمولا ۶متری)

۱۲- مرحله آزمایش یا تست:

با کامپیوتر لوله را تست می کنند تا ضایعات از مابقی جدا گردد.

۱۳- مرحله کونیک شدن دو سر لوله :

در این مرحله سر و ته لوله با دستگاه کونیک و صاف می شود (بخاطر تسهیل امر جوشکاری)

۱۴- پالیش زدن :

این مرحله که تنها مختص مشتریان از کشورهای خارجی می باشد لوله بوسیله روغنی مخصوص پالیش می گردد (این عمل برای جلو گیری از زنگ زدن می باشد)

۱۵- بستن لوله ها:

در مرحله پایانی لوله ها بسته بندی می شوند شکل بسته بندی شش ضلعی می باشد و با تسمه محکم بسته و آماده بارگیری می گردد.



لوله مانیسمان

لوله مانیسمان
خرداد ۱۱, ۱۳۹۶ در دسته : انواع لوله

لوله مانیسمان چیست؟

لوله مانیسمان که با نام های بدون درز نیز شناخته میشوند در اصطلاح علمی به آنها سیمی لس گفته میشود؛به آن دسته از لوله های فولادی گفته میشود که در فرآیند تولید آنها از انواع روش های جوش فلرات استفاده نمی شود و تفاوت دیگر آنها در ماده اولیه محصولات میباشد.

اما در لوله ای درزدار فرآیند تولید از برش ورق و شکل دهی و جوش و سرانجام غلطک استفاده میشود ولی در تولید لوله های مانیسمان از مقاطع فولادی به شکل شمش و از طریق حرارت و کشش و غلطک و عبور از زره و همچنین نیروهای گریز از مرکز استفاده میشود که در صنایع مختلف به لحاظ متریال و مواد اولیه سازنده آن بالتر و با کییت بهتر و همچنین یکنواختی بیشتر را به همراه دارد و عدم جوش و آسیب پذیری و عمل فشار بیشتر بیشتر مورد استفاده فراوان قرار میگیرد .

لوله مانیسمان از شمش های فولادی تولید میشوند.

آنها عموما با کشش و نورد شمش های گرد فولادی تولید می شوند البته تولید لوله مانیسمان از مقاطع چهار گوش نیز امکان پذیر است اما باعث بالا رفتن هزینه تولید می گردد نکته جالب درباره روش تولید لوله مانیسمان این است که تولید از سایزهای بزرگتر به کوچکتر در لوله مانیسمان می باشد وسایزهای۲/۱و۴/۳و۱اینچ معمولا” به روش سرد می باشد .

یعنی برای تولید سایز۲/۱اینچ ابتدا باید شمش ۷۶ پس از حرارت سوراخ ۲/۱ایجاد می شود وپس از نورد وکشش درخط تولید لوله مانیسمان ۴/۱ ۱اینچ تولید شده وپس از آن باروش سرد لوله ۴/۱ ۱کشیده شده وپس از اسید کاری وطی چند مرحله کشش به سایز موردنظر۲/۱اینچ می رسند این روش اولین بار توسط مهندسی آلمانی بنام مانیسمان بکاررفت و فقط در ایران به این نام خوانده می شود.

لوله مانیسمان چین رده ۴۰ (بنگاه تهران)

ردیفمحصول و سایز (اینچ)ضخامت (میل)وزن (kg)قیمت هرشاخه(ریال)تغییرات قیمتتوضیحات
1مانیسمان رده 40 - ½2.7770down-100.00% لطفا جهت استعلام قیمت با دفتر فروش تماس حاصل کنید.
2مانیسمان رده 40 - ¾2.879.50down-100.00%
3مانیسمان رده 40 - 13.38140down-100.00%
4مانیسمان رده 40 - ¼13.56193200000up196.30%(هر شاخه)
5مانیسمان رده 40 - ½13.68220down-100.00%
6مانیسمان رده 40 - 23.91320down-100.00%
7مانیسمان رده 40 - ½25.16470down-100.00%
8مانیسمان رده 40 - 35.496710700000up181.58%(هر شاخه)
9مانیسمان رده 40 - ½35.74790up150.00%
10مانیسمان رده 40 - 46.029512000000down-100.00%(هر شاخه)
11مانیسمان رده 40 - 56.551270up161.82%
12مانیسمان رده 40 - 67.1116821600000down-100.00%(هر شاخه)
13مانیسمان رده 40 - 88.182400down-100.00%
14مانیسمان رده 40 - 109.273500down
15مانیسمان رده 40 - 1210.314600down
16مانیسمان رده 40 - 1411.135500down
17مانیسمان رده 40 - 1612.77200down

لوله مانیسمان چین رده ۸۰ (بنگاه تهران)

ردیفمحصول و سایز (اینچ)ضخامت (میل)وزن (kg)قیمت هرشاخه(ریال)تغییرات قیمتتوضیحات
1مانیسمان رده 80 - ½3.739.51970000up0.00%لطفا جهت استعلام قیمت با دفتر فروش تماس حاصل کنید.
2مانیسمان رده 80 - ¾3.9112.52070000up0.00%https://t.me/Tehran_ahan
3مانیسمان رده 80 - 14.55183700000up0.00%
4مانیسمان رده 80 - ¼14.48273150000up0.00%
5مانیسمان رده 80 - ½15.08324920000up0.00%
6مانیسمان رده 80 - 25.54436800000up0.00%
7مانیسمان رده 80 - ½27.01658600000up0.00%
8مانیسمان رده 80 - 37.629011350000up0.00%
9مانیسمان رده 80 - ½38.081050up0.00%
10مانیسمان رده 80 - 48.5613016250000up0.00%
11مانیسمان رده 80 - 59.5318023930000up0.00%
12مانیسمان رده 80 - 610.9725031550000up0.00%
13مانیسمان رده 80 - 812.7380131500 (هر کیلو)up (هر کیلو)
14مانیسمان رده 80 - 1015.09570131500 (هر کیلو)up (هر کیلو)
15مانیسمان رده 80 - 1217.487800up
16مانیسمان رده 80 - 1419.059400up
17مانیسمان رده 80 - 1621.4412000up

سوالات متداول در ارتباط با لوله مانیسمان

لوله مانسمان چیست ؟ لوله ها بر اساس روش ساخت نیز تقسیم بندی میشوند.

لوله مانیسمان

لوله به دو روش ساخته می شود. با برداشتن صفحه ای مسطح به نام Skelp و لوله کردن آن و جوش دادن لبه ها لوله درست می شود که به آن لولۀ جوش داده شده اتلاق می شود (ERW)

روش دیگر سوراخ کردن قطعه استوانه ای جامد (شمش آهن) در تمام طول آن می باشد که به لوله ساخته شده Seamlessو یا بدون درز گفته می شود.

مانیسمان یک برند می باشد که چون اولین لوله بدون درز و یا همان سیم لس وارد شده در بازار ایران می باشد ، این اسم بر روی این مدل لوله ها مانده است و اصطلاحی بازاری برای آنها شده است.

لوله های بدون درز توسط سوراخ کردن یک شمش استوانه ای ایجاد میشوند و بنا براین معمولا در بازار ایران نهایتا تا سایز ۲۴ اینچ پیدا میشوند و برای سایزهای بالاتر از آن از لوله های درز مخفی استفاده می شود.

لوله های درز مخفی لوله هایی هستند که از خم کردن ورق ساخته میشوند و سپس درز آنها بصورت تمیز جوش داده و پوشیده میشود.
