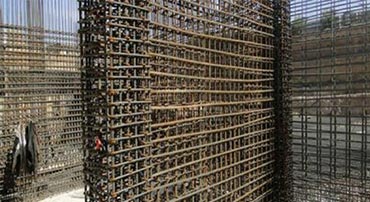

محدودیت آرماتورگذاری در دیوار

محدودیت آرماتورگذاری در دیوار ها

محدودیت آرماتورگذاری در دیوار های قائم و افقی نباید به ترتیب کمتر از مقادیر زیر اختیار شوند .

حداقل نسبت مساحت مقطع آرماتور قائم به مساحت کل مقطع برای میلگرد های مختلف به شرح ( الف ) و ( ب) این بند است :

  • الف ) برای میلگرد های رده S400 و بالا تر ، با قطر ۱۶ میلیمتر و یا کمتر  ۰٫۰۰۱۲
  • ب ) برای سایر میلگرد های آجدار  ۰٫۰۰۱۵

حداقل نسبت مساحت مقطع آرماتور افقی به مساحت کل مقطع برای آرماتور های مختلف به شرح  (الف) و (ب) این بند  است :

  • الف ) برای میلگرد های رده S400 و بالاتر با قطر ۱۶ میلیمتر یا کمتر ۰٫۰۰۲۰
  • ب ) برای سایر میلگرد های آجدار ۰٫۰۰۲۵

نسبت مساحت آرماتور قائم و آرماتور افقی به مساحت کل مقطع نباید بیشتر از ۰٫۰۴ اختیار شود .

محدودیت مقدار حداکثر باید در محل وصله های میلگرد ها نیز رعایت شود .

در دیوار های با ضخامت بیشتر از ۲۵۰ میلیمتر ، به جز دیوار های زیر زمین و دیوار های حایل هر یک از آرماتور های قائم و افقی باید در دو سفره به موازات سطوح دیوار ، مطابق ( الف) و (ب) این بند پیش بینی شوند .

  • الف ) در دیوار هایی که یک رویه آن ها در تماس با خاک یا هوای بیرون قرار دارد ، یک شبکه آرماتور شامل حداقل نصف و حداکثر دو سوم کل آرماتور لازم برای هر امتداد باید در فاصله ای بیشتر از ۵۰ میلی متر و کمتر از یک سوم ضخامت دیوار از رویه در تماس با خاک یا محیط خارجی قرارداده شود و یک شبکه آرماتور شامل باقیمانده آرماتور لازم برای هر امتداد باید در فاصله ای بیشتر از ۲۰ میلیمتر و کمتر از یک سوم ضخامت دیوار از رویه دیگر قرار داده شود .
  • ب) در سایر دیوار ها هر شبکه آرماتور شامل نصف آرماتور لازم در هر امتداد باید در فاصله ای بیشتر از ۲۰ میلی متر و کمتر از یک سوم ضخامت دیوار از هر رویه قرار داده شود . فاصله میلگرد های قائم و میلگرد های افقی مجاور در هر شبکه نباید بیشتر از سه برابر ضخامت دیوار و ۳۵۰ میلی متر باشد .

محدودیت آرماتورگذاری در دیوار : در مواردی که مساحت مقطع کل آرماتور قائم از یک در صد مساحت کل مقطع کمتر است و یا در مواردی که بر اساس طراحی سازه ، آرماتور قائم به عنوان آرماتور فشاری مورد نیاز نیست ، محصور کردن میلگرد های قائم با خاموت الزامی نیست .

برای مقادیر بیشتر میلگرد های قائم ، آرماتور بندی دیوار ها باید مشابه ستون ها باشد .

دور تا دور باز شو باید حداقل دو میلگرد با قطر ۱۶ میلی متر یا معادل آن قرار داده شود .

این میلگرد ها باید از گوشه بازشو به داخل دیوار ادامه یافته و به نحوی مناسب مهار شوند .
