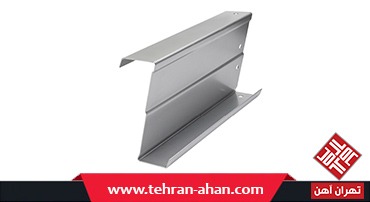

همه چیز درباره پروفیل Z

بر اساس تقاضای مصرف کننده و نیاز مصرف کننده در صنایع مختلف ، پروفیل های باز در اندازه ها و ضخامت های مختلف تولید می شوند. از پروفیل های باز معمولاً برای قاب های چوبی درب ، MDF و نازک کاری استفاده می شود. پروفیل Z به عنوان فولاد مقاوم در برابر رطوبت نیز شناخته می شود.

پروفیل های سقف باز Z به شکل سالن های بزرگ مانند سالن های ورزشی ، پارکینگ ها ، سوله ها و انبارها کاربردهای زیادی دارند. پروفیل Z انواع مختلفی دارد که هر یک از آنها بسته به ضخامت و ارتفاع و همچنین ورق تولید قیمت های متفاوتی دارند. از انواع ضخامت های پروفیل Z می توان به ضخامت ۲٫۵ و ۳ مایل اشاره کرد که از نظر ارتفاع بازار به پروفیل های ۱۶ ، ۱۸ ، ۲۰ و ۲۲ سانتی متری تقسیم می شوند.

قبل از این که به معرفی  و آشنایی با پروفیل z بپردازیم و در مورد ویژگی و کاربرد های آن صحبت کنیم ابتدا باید با مفهوم پروفیل آشنا شویم.

پروفیل چیست؟

پروفیل به قطعه ای می گویند که دارای یک سطح مقطع ثابت در طولی معین می باشد، پروفیل ها خود به دو نوع پروفیل های باز و پروفیل های بسته تقسیم می شوند.

از پروفیل های باز می توان به نبشی ، تیرآهن ، تسمه ، میلگرد و غیره اشاره کرد و قطعاتی مانند لوله ، قوطی ، پروفیل های درب و پنجره ، پروفیل PVC و غیره جزء پروفیل های بسته می باشند.

قیمت پروفیل زد



از پروفیل ها استفاده های گوناگونی می شود مانند:

  • ساختمان سازی
  • صنعت در و پنجره سازی
  • نرده های کنار خیابان ها

اکنون که با مفهوم پروفیل و انواع آن آشنا شدیم ، می توانیم به معرفی پروفیل Z بپردازیم.


حتما ببینید: مشاهده جدول کامل و بروز  قیمت پروفیل

معرفی پروفیل Z

پروفیل های Z جزء پروفیل های باز می باشند و در خطوط تولید پیشرفته با برش دقیق و سوراخکاری در سایز های مختلف تولید می شوند و افراد و شرکت ها بر اساس نیاز خود از انواع مختلف آن ها استفاده می کنند.

این پروفیل ها توسط دستگاهای تمام اتوماتیک با توانایی بالا تولید می شوند این دستگاه ها به قدری دقیق هستند که می توانند نقطه به نقطه پروفیل را بر اساس نقشه های سه بعدی که به کامپیوتر آن ها داده می شوند بدون خطا تولید کنند.

دلیل نام گذاری این پروفیل به این دلیل است که سطح مقطع آن شبیه به حرف Z انگلیسی می باشد.

قیمت پروفیل ها بسته به ضخامت و اندازه پروفیل متغیر است.

از انواع ضخامت های پروفیل Z می توان به ضخامت های ۲/۵ و ۳ میلیمتر اشاره کرد که در ارتفاع های ۲۲،۲۰،۱۸،۱۶ سانتی متر در بازار موجود می باشند.

اندازه و ویژگی های مکانیکی پروفیل Z بر اساس نوع کاربرد آن در پروژه انتخاب می شود.

از این ویژگی ها می توان به نرمی یا سختی آلیاژ به کار برده شده در ساخت پروفیل اشاره کرد.

حتی در صورت نیاز روی آن نوردکاری گرم انجام می دهند.

این پروفیل در نقشه های مهندسی با حرف Z به همراه یک عدد نمایش داده می شود که عدد نشان داده شده ارتفاع پروفیل می باشد.

همچنین این پروفیل به نام های :

  • پروفیل نواری Z
  • پروفیل سقف
  • پروفیل نما
  • پروفیل سازه های فلزی سبک
  • پروفیل Z سوراخ کاری شده
  • پروفیل اسکلت
  • و پروفیل خرپا شناخته می شود.
  • پروفیل های Z در سه نوع گالوانیزه ، آلمینیومی ، PVC ساخته می شوند.

کاربرد پروفیل های نوع Z

پروفیل های Z بیشتر در سقف ها و ستون ها و تیرک ها استفاده می شوند زیرا در این قسمت ها شکستگی وجود ندارد و پروفیل به صورت صاف و مستقیم قرار می گیرد.

پروفیل Z به عنوان المان های مقاومتی و کمکی در صنعت ساختمان سازی ، سازه های صنعتی ، سازه های فولادی ، سیستم های اتوماسیون ، صنایع الکترونیک و غیره استفاده می شود.


حتما بخوانید: قیمت قوطی پروفیل صنعتی

پروفیل های Z به عنوان تیرک ستون ها ، رخبام ، پروفیل نما در ساختمان سازی ، سازه های صنعتی (به عنوان تکیه گاه) ، تیر و خرپا در سازه های فولادی غیر صنعتی(مانند سازه های فلزی سبک ، انبار ها ، آشیانه های هواپیما ها ، طویله ها ، ایستگاه های سوخت رسانی ، ایستگاه اتوبوس ، ترن هوایی) ، سقف های کاذب ، قاب های در و پنجره ، سقف و کف استفاده می شود.

کاربرد پروفیل های نوع Z

ویژگی های ظاهری پروفیل Z

ویژگی های ظاهری پروفیل Z

H:فاصله بین بال بالایی تا بال پایینی(۴۰۰-۱۰۰ میلیمتر)

A:اندازه بال بالایی(۱۰۰-۵۰ میلیمتر)

B:اندازه بال پایینی(۱۰۰-۵۰ میلیمتر)

C1:اندازه لب بالایی(۳۰-۱۵ میلیمتر)

C2:اندازه لب پایینی(۳۰-۱۵میلیمتر)

T:ضخامت پروفیل(۴-۱ میلیمتر)

مزایای پروفیل Z

  • به علت توان بالای این پروفیل در تحمل بار، ساخت توسط این پروفیل ها در مقایسه با ساخت توسط قطعات فلزی سنگین تا %۴۰ درصد می تواند باعث صرفه جویی در هزینه ها شود.
  • به علت فراوانی و راحتی در تولید ، حمل و مونتاژ، ساخت با این پروفیل ها با اعتماد،سرعت و صرفه بیشتری انجام می شود.
  • ساخت با این پروفیل ها به خصوص در کشور های پیشرفته و مخصوصا زلزله خیز مناسب ترین روش ساخت می باشد.
  • نصب و باز کردن آن بسیار راحت است.
  • سازگار با محیط زیست می باشد و قابلیت بازیافت دارد.

جدول مشخصات ظاهری پروفیل

جدول مشخصات ظاهری

جدول مشخصات ظاهری

جدول مشخصات ظاهری

شعاع داخلی در تمام گوشه های با زاویه ۹۰ درجه : حداقل ۳ میلیمتر

تمامی واحد های اندازه گیری بر اساس استاندارد TS EN 1993-1-3 می باشد.
