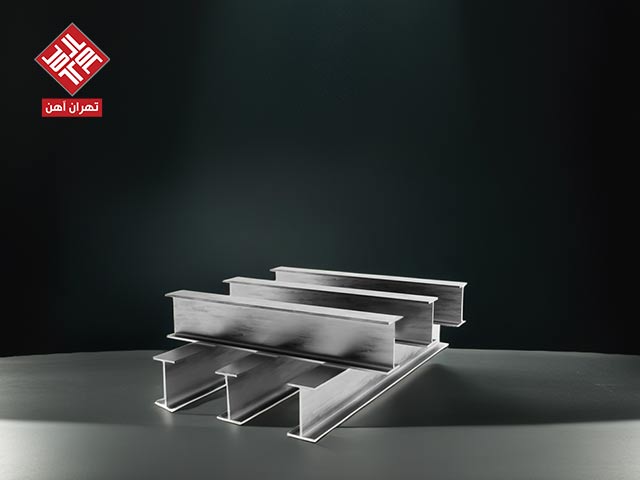

جدول وزن تیرآهن
در صنعت ساخت‌وساز و پروژه‌های فولادی، محاسبه دقیق وزن تیرآهن یکی از مهم‌ترین عوامل در برآورد هزینه‌ها، طراحی سازه و انتخاب متریال مناسب است. در این محتوا از تهران آهن، به بررسی جدول وزنی تیرآهن در سایزهای مختلف، فرمول‌های محاسبه وزن و کاربردهای آن می‌پردازیم.
معرفی انواع تیرآهن و اهمیت محاسبه وزن
تیرآهن در انواع مختلفی مانند IPE، INP، HEB، HEA، و IPB تولید میشود که هرکدام ویژگی‌های فنی و وزنی متفاوتی دارند. شناخت جدول وزنی تیرآهن به شما کمک می‌کند تا بهترین گزینه را برای پروژه خود انتخاب کنید.
فرمول محاسبه وزن تیرآهن
محاسبه جدول وزنی تیرآهن به دلیل کاربرد فراوان این محصول در صنایع مختلف بسیار حائز اهمیت است .
برای استفاده از جدول وزن تیرآهن، کافی است اطلاعات زیر را در اختیار داشته باشید:
- نوع
- اندازه
- ضخامت
وزن تیرآهن با استفاده از فرمول استاندارد محاسبه وزن فولاد به‌دست می‌آید:
فرمول کلی محاسبه وزن تیرآهن:
وزن (کیلوگرم) = طول (متر) × وزن واحد طول (کیلوگرم بر متر)
فرمول محاسبه وزن تیرآهن IPE
تیرآهن IPE یکی از پرکاربردترین انواع تیرآهن است که فرمول محاسبه وزن آن به صورت زیر است:
وزن یک متر تیرآهن IPE (از جدول اشتال) ⨯ طول تیرآهن (m) = وزن تیرآهن IPE
جدول وزن تیرآهن IPE
فرمول محاسبه وزن تیرآهن هاش (HEB/HEA)
تیرآهن هاش به دلیل ساختار مستحکم‌تر، وزن بیشتری دارد.

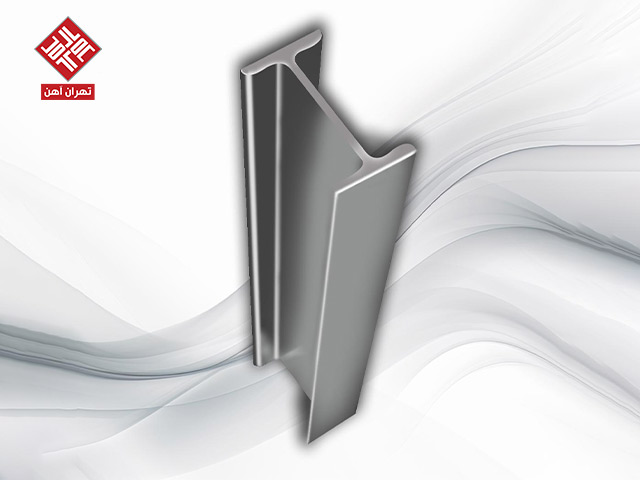

جدول وزنی تیرآهن بر اساس سایز
وزن تیرآهن در سایزهای مختلف، متفاوت است. در ادامه به بررسی وزن برخی از پرکاربردترین سایزها می‌پردازیم:
وزن تیرآهن‌های سایز 12 الی 30 در شاخه 12 متری عبارت است از:
- وزن تیرآهن ۱۲ حدود ۱۲۵ کیلوگرم است.
- وزن تیرآهن ۱۴ حدود ۱۵۵ کیلوگرم است.
- وزن تیرآهن ۱۶ حدود ۱۹۰ کیلوگرم است.
- وزن تیرآهن ۱۸ حدود ۲۲۶ کیلوگرم است.
- وزن تیرآهن ۲۰ حدود ۲۶۹ کیلوگرم است.
- وزن تیرآهن ۲۲ حدود ۳۱۵ کیلوگرم است.
- وزن تیرآهن ۲۴ حدود ۳۶۹ کیلوگرم است.
- وزن تیرآهن ۲۷ حدود ۴۳۴ کیلوگرم است.
- وزن تیرآهن ۳۰ حدود ۵۰۷ کیلوگرم است.
وزن تیرآهن 12
وزن تیرآهن 12 ،125 کیلوگرم است ، این تیرآهن کاربردهای زیاد و مختلفی در صنعت ساختمان‌سازی دارد. و در ساخت تیرچه و خرپا های سقف ساختمان های مسکونی و تجاری با ارتفاع کم، تیرهای ستون های ساختمان های با ارتفاع کم و سایر سازه های فلزی با ارتفاع کم کاربرد دارد. بنابراین وزن تیرآهن 12 خیلی حائز اهمیت است. تیرآهن 12 با شکل I شناخته میشود، و وزن این تیرآهن ملاکی برای کیفیت آن محسوب میشود .
وزن تیرآهن ۱۴
وزن تیرآهن 14 برابر با 155 کیلوگرم است.در ساخت تیرچه و خرپا های سقف ساختمان های مسکونی و تجاری، تیرهای ستون های ساختمان ها، پل های فلزی و سایر سازه های فلزی کاربرد دارد. این سایز تیرآهن در برندهای مختلف تیرآهن ، وزن‌های متفاوتی دارد. بنابراین معیارها برای انتخاب تیرآهن 14 متفاوت است
وزن تیرآهن ۱۶
وزن تیرآهن 16 برابر با 190 کیلوگرم است و به دلیل استحکام و مقاومت بالایی که دارد، در بسیاری از سازه های ساختمانی کاربرد دارد. این تیرآهن معمولاً برای ساخت تیرچه و خرپا، ستون، پل، سقف و سایر سازه ها استفاده می شود. این تیرآهن برای طراحی مناسب و اجرای ایمن سازه‌ها بسیار با اهمیت است .
وزن تیرآهن ۱۸
وزن تیرآهن 18 برابر با 226 کیلوگرم است
جدول وزنی تیرآهن هاش (HEA, HEB, HEM)
تیرآهن‌های هاش به دلیل مقاومت بالا در پروژه‌های صنعتی و ساختمانی کاربرد دارند.
جدول وزنی تیرآهن هاش سبک (HEA/IPBL)
| سایز تیرآهن | وزن هر متر (kg) | وزن شاخه 12 متری (kg) |
| 10 | 16.7 | 200.4 |
| 12 | 19.9 | 238.8 |
| 14 | 24.7 | 296.4 |
| 16 | 30.4 | 364.8 |
| 18 | 35.5 | 426 |
| 20 | 42.3 | 507.6 |
| 22 | 50.5 | 606 |
| 24 | 60.3 | 723.6 |
| 26 | 68.2 | 818.4 |
| 28 | 76.4 | 916.8 |
| 30 | 88.3 | 1059.6 |
| 32 | 97.6 | 1171.2 |
| 34 | 105 | 1260 |
| 36 | 112 | 1344 |
| 40 | 125 | 1500 |
| 45 | 140 | 1680 |
| 50 | 155 | 1860 |
| 55 | 166 | 1992 |
| 60 | 178 | 2136 |
| 65 | 190 | 2280 |
| 70 | 204 | 2448 |
| 80 | 224 | 2688 |
| 90 | 252 | 3024 |
| 100 | 272 | 3264 |
جدول وزنی تیرآهن هاش سنگین (HEB/IPBV)
جدول وزنی تیرآهن هاش سنگین HEB-IPBV
| سایز تیرآهن | وزن هر متر (kg) | وزن شاخه 12 متری (kg) |
| 10 | 20.4 | 244 |
| 12 | 26.7 | 322 |
| 14 | 33.7 | 390 |
| 16 | 42.6 | 500 |
| 18 | 51.2 | 590 |
| 20 | 61.3 | 720 |
| 22 | 71.5 | 828 |
| 24 | 83.2 | 960 |
| 27 | 93 | 1075 |
| 30 | 103 | 1210 |
| 33 | 117 | 1370 |
| 36 | 127 | 1551 |
| 40 | 134 | 1603 |
| 45 | 142 | 1754 |
| 50 | 155 | 1860 |
| 55 | 171 | 2052 |
| 60 | 187 | 2244 |
جدول وزنی تیرآهن هاش عریض (HEM/IPBU)
| سایز وزن | واحد متر KG | وزن شاخه 12 متری (Kg) |
| 10 | 41.8 | 501.6 |
| 12 | 52.1 | 625.2 |
| 14 | 63.2 | 758.4 |
| 16 | 76.2 | 914.4 |
| 18 | 88.9 | 1066.8 |
| 20 | 103 | 1236 |
| 22 | 117 | 1404 |
| 24 | 157 | 1884 |
| 26 | 172 | 2064 |
| 28 | 189 | 2268 |
| 30 | 238 | 2856 |
| 32 | 245 | 2940 |
| 34 | 248 | 2976 |
| 36 | 250 | 3000 |
| 40 | 256 | 3072 |
| 45 | 263 | 3156 |
| 50 | 270 | 3240 |
| 55 | 278 | 3336 |
| 60 | 285 | 3420 |
| 65 | 293 | 3516 |
| 70 | 301 | 3612 |
| 80 | 317 | 3804 |
| 90 | 333 | 3996 |
کاربرد جدول وزنی تیرآهن در پروژه‌ها
- برآورد دقیق هزینه‌های فولاد
- محاسبه بارگذاری سازه
- مقایسه وزن تیرآهن‌های مختلف برای انتخاب بهینه
مقایسه وزن تیرآهن اصفهان با سایر برندها
وزن تیرآهن تولیدی کارخانه‌های مختلف مانند ذوب آهن اصفهان، فولاد مبارکه و… ممکن است تفاوت‌های جزئی داشته باشد.
برای اینکه بفهمیم هر شاخه آهن چند کیلو است روش های متفاوتی وجود دارند! یکی از این روش ها استفاده از جداول وزنی است که خود کارخانه به مشتریان ارائه می دهد. در ادامه به عنوان مثال، جدول وزن تیرآهن اصفهان را ارائه داده ایم:
| سایز تیرآهن | کارخانه | وزن هر شاخه 12 متری (kg) |
|---|---|---|
| 12 | تیرآهن ذوب آهن اصفهان | 125 |
| 14 | تیرآهن ذوب آهن اصفهان | 155 |
| 16 | تیرآهن ذوب آهن اصفهان | 190 |
| 18 | تیرآهن ذوب آهن اصفهان | 226 |
| 20 | تیرآهن ذوب آهن اصفهان | 269 |
| 22 | تیرآهن ذوب آهن اصفهان | 315 |
| 24 | تیرآهن ذوب آهن اصفهان | 369 |
| 27 | تیرآهن ذوب آهن اصفهان | 434 |
| 30 | تیرآهن ذوب آهن اصفهان | 507 |
نکات مهم در انتخاب تیرآهن بر اساس وزن
- مشاوره با مهندس سازه برای انتخاب سایز مناسب
- مقایسه جدول وزنی تیرآهن قبل از خرید
- در نظر گرفتن استانداردهای ملی (ISIRI)
