همه چیز در رابطه با بیس پلیت (صفحه ستون)

دسته بندی : مجله تهران آهن

بار و انرژی وارد شده به یک اسکلت فلزی ، از طریق کف و تیرها به ستون سازه می رسد.

ستون ها در این مواقع از طریق بیس پلیت نیروها را به پی منتقل می کنند. به همین موجب بیس پلیت نقش اساسی و مهمی داشته است و باید در اجرا و طرح آن دقت بسیار زیادی شود.

اما نکته مهم این است که چه مقدار اطلاعات در رابطه با بیس پلیت دارید؟ با نکات حرفه ای بیس پلیت آشنایی دارید؟

با خواندن این مقاله می توانید متوجه شوید، بیس پلیت چیست؟ کاربرد شابلون  بیس پلیت چیست؟ و تمام اطلاعات لازم را در این رابطه در اختیار خواهید داشت.

امیدواریم که تا انتهای این مقاله ما را همراهی فرمایید.

بیس پلیت چیست و دارای چه کاربردی می باشد؟

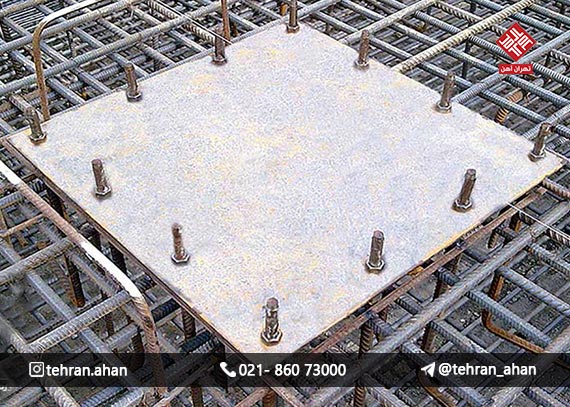

بیس پلیت نوعی ورق فولادی است که ستون سازه را به فونداسیون بتنی متصل می کند. هدف از نصب و استفاده از بیس پلیت،  تامین اجزا و وسایل اتصال به نحوی است که کلیه بارهای موجود در ستون بتوانند با اطمینان کافی از طریق پی به زمین منتقل شوند.

در واقع وظیفه بیس پلیت، استحکام و انتقال نیرو به درست ترین شکل ممکن می باشد.

جهت مشاهده قیمت ورق کلیک کنید .

بیس پلیت

شابلون بیس پلیت چیست؟

به دلیل ابعاد بزرگ و ضخامت زیاد صفحه ستون ها، موجب می شود که جا به جا کردن آن ها بسیار سخت می شود.

به همین دلیل هنگام بتن ریزی پی ، از صفحات نازک تر و سبکتر به نام شابلون استفاده می کنند.

ضخامت شابلون بیس پلیت معمولا 6 الی 8 میلی متر می باشد.

سوراخ های این صفحات کاملا با صفحات اصلی انطباق دارند.

پس از بتن ریزی، شابلون بیس پلیت باز شده و در صورت نیاز بتن زیر آن‌ها ترمیم می‌گردد.

سپس صفحه ستون‌ها روی بولت ها نصب شده و توسط مهره‌های تحتانی کاملا رگلاژ و تراز می‌شوند.

اجرای گروت ریزی بیس پلیت

در صورتی که فاصله بین صفحه ستون و پی توسط ملات (ماسه-سیمان نرم-گروت) پر باشد و کاملا صاف باشد، نیازی به مسطح کردن صفحه ستون نیست.

در این حالت، مجموعه ستون و ورق زیر آن معمولا بر روی گوه‌های فولادی با ارتفاع حدود ۵ سانتی‌متر قرار داده می‌شود و پس از آن که ستون به صورت کامل در محور خود قرار گرفت و شاقولی شد، فاصله بین صفحه‌ستون و بتن پی جهت صاف کردن سطح تماس و جلوگیری از تمرکز تنش، توسط گروت ریزی پر می‌شود.

نکته مهم در ساخت ساختمان های صنعتی این است که برای مواردی که صفحه ستون نیرو و فشار بسیار زیادی به پی وارد می کند، باید عمل تراز و نصب آن به بهترین شکل ممکن صورت گیرد و توجه ویژه ای به این قسمت شود.

به این نکته توجه داشته باشید که  حداکثر ضخامت گروت زیر بیس پلیت در هر مرحله به حدود ۷۵ میلی‌متر (۷٫۵ سانتی‌متر) برای گروت سیمانی و ۳۰ میلی‌متر (۳ سانتی‌متر) برای گروت اپوکسی محدود می‌شود.

این فعالیت به این دلیل است که در این قسمت واکنش های شیمیایی گروت، موجب می شود که حرارت زیادی تولید شود و تنش های حرارتی احتمال وقوع ترک را افزایش می دهد.

بیس پلیت

وظایف بیس پلیت چیست؟

قطعا مشخص است که تحمل تنش در بتن نسبت به ستون فلزی دارای تفاوت می باشد و ستون های فولادی مقاومت و استحکام بالاتری نسبت به بتن دارند.

استفاده از بیس پلیت موجب می شود که تنش، نیرو و فشار وارده به راحتی دچار کاهش و تعدیل شود و با پخش شدن نیروی وارده در بتن یا فونداسیون، این نیرو دچار کاهش شدیدی می شود.

البته در صورتی که از بیس پلیت (صفحه ستون) استفاده نشود، فشارهای وارده موجب می شود که ستون درون بتن فرو رود.

اما می توان به 3 مورد زیر به عنوان وظایف بیس پلیت یا صفحه ستون اشاره کرد:

    • بیس پلیت یا صفحه ستون در واقع یک عضو واسط به عنوان اتصال کننده ستون به پی و افزایش دهنده سطح تماس ستون و فونداسیون می باشد.
  • بیس پلیت وظیفه تعدیل و توزیع نیروهای کششی، لنگر، خمشی، برشی و فشاری را بر عهده دارد.
  • در واقع بیس پلیت ورن سقف را تحمل می کند و باعث افزایش استحکام و مقاومت ساختمان می شود.
